TSC51200

TSC51200是一款由我司生产的灌电流和拉电流双倍数据速率（DDR）终端稳压器，专为低输入电压、低成本、低噪声且空间受限的系统设计。

TSC51200的主要特点包括：

·    宽输入电压范围：支持2.375V和3.5V电源轨。

·    超低输出电容要求：仅需20μF（通常为3 × 10μF MLCCs）。

·    快速瞬态响应：保持快速的瞬态响应能力。

·    支持DDR、DDR2、DDR3、DDR3L、低功耗DDR3和DDR4 VTT应用。

·    PGOOD信号：提供开漏PGOOD信号以监测输出稳压。

·    EN输入：提供EN信号用于S3（挂起至RAM）期间对DDR应用的VTT放电。

·    远程检测（VOSNS）：支持远程检测功能。

·    ±10mA缓冲基准（REFOUT）：提供高精度的参考输出。

·    内置软启动、UVLO和OCL：内置软启动、欠压锁定（UVLO）和过流限制（OCL）功能。

·    热关断：具备热保护功能。

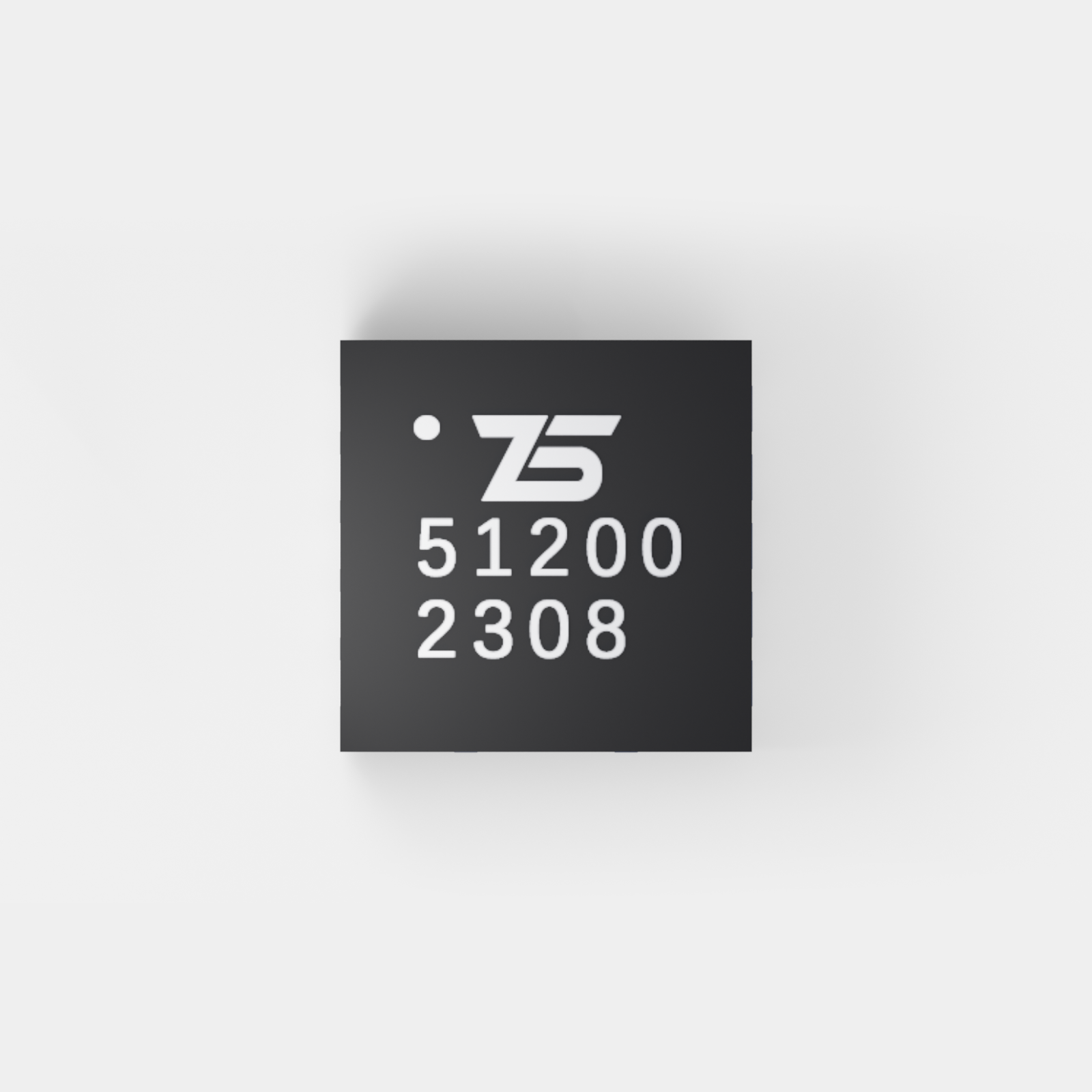

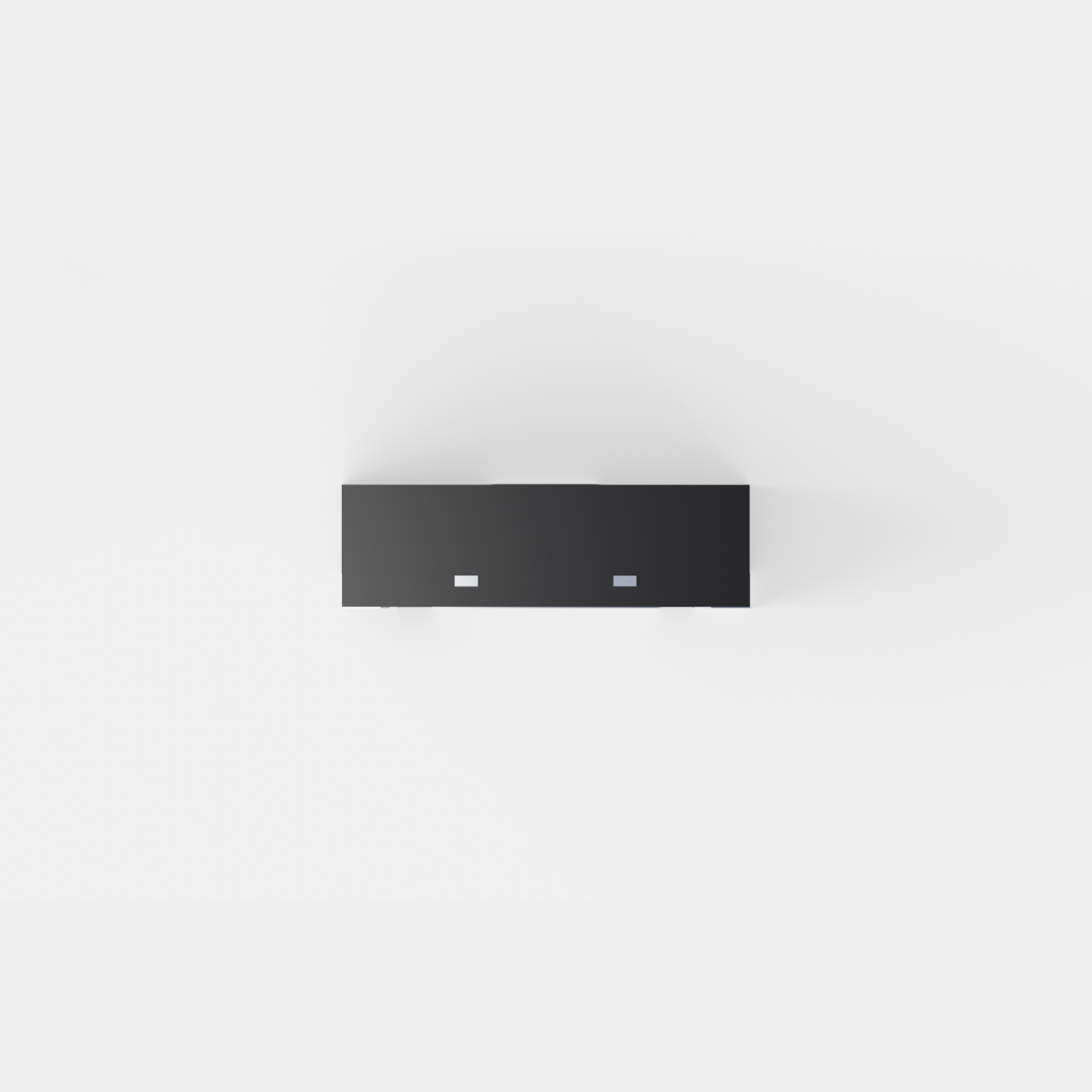

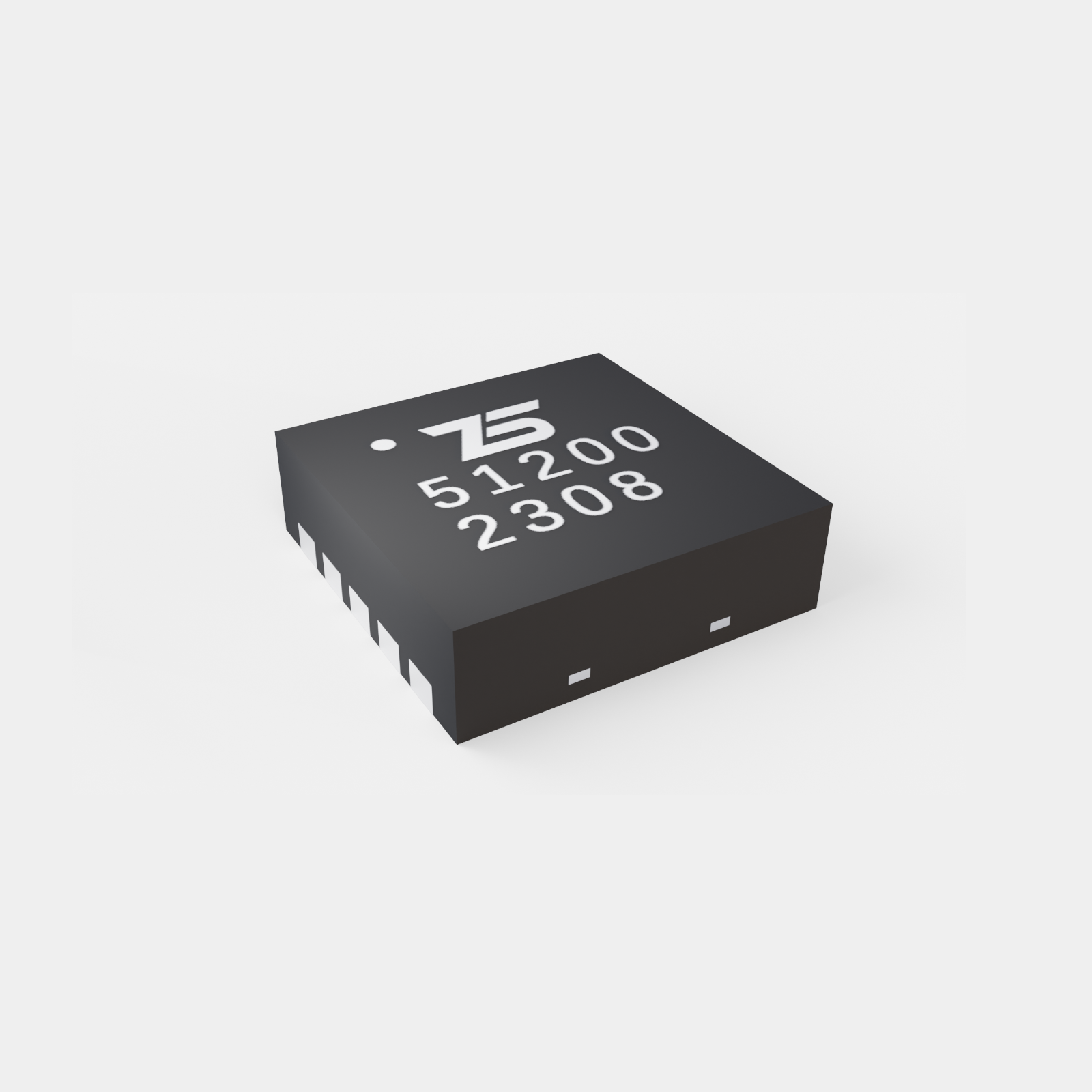

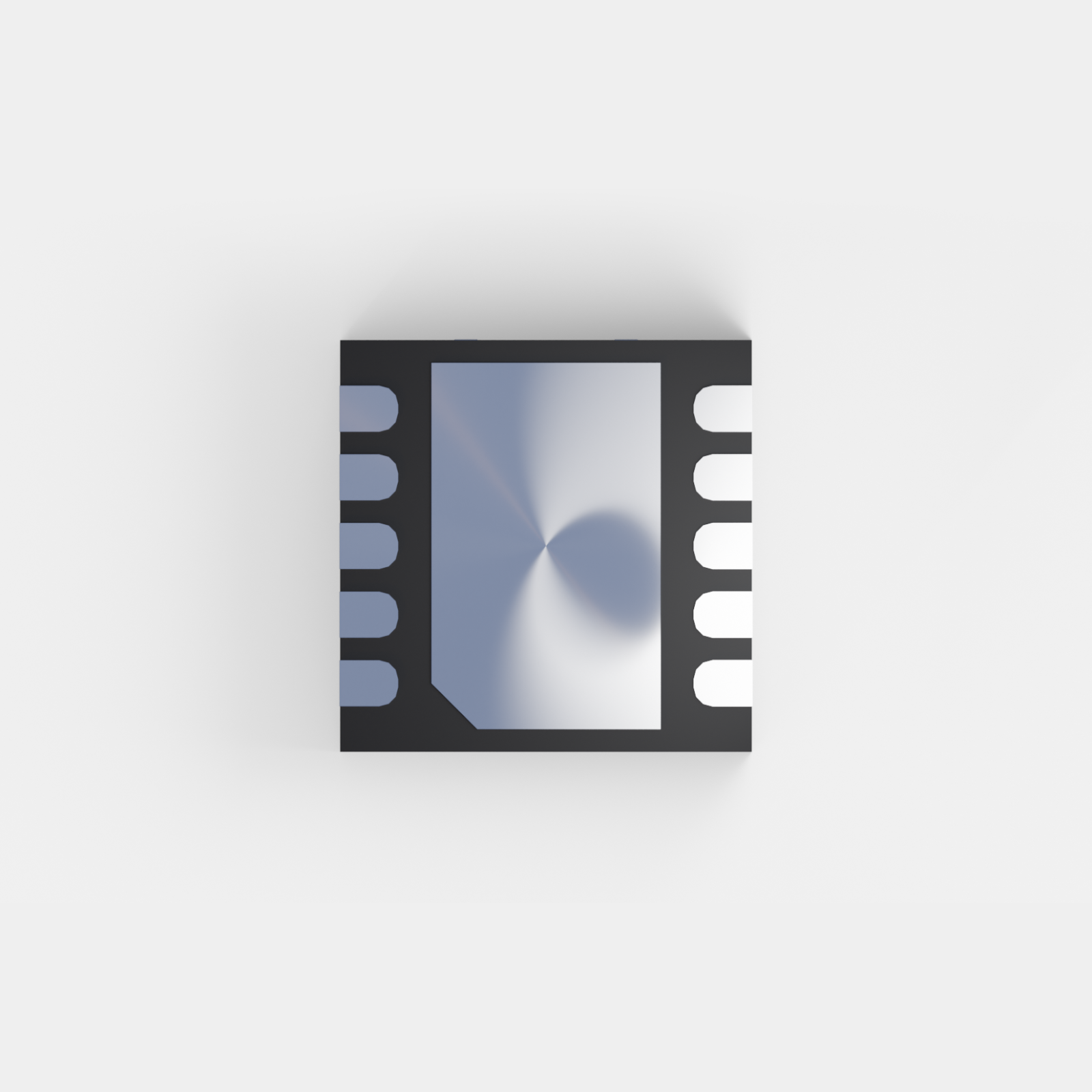

·    封装类型：采用带散热焊盘的10引脚超薄小外形尺寸无引线（VSON）封装。

应用领域：

·    内存终端稳压：用于DDR、DDR2、DDR3、DDR3L、低功耗DDR3和DDR4的存储器终端稳压。

·    笔记本电脑、台式机和服务器：适用于这些设备的内存电源管理。

·    电信和数据通信：在基站等通信设备中提供稳定的电源。

·    工业控制：在工业自动化和控制领域中的应用。

·    汽车电子：适用于汽车信息娱乐系统和高级驾驶辅助系统（ADAS）。

电气特性：

·    静态输入电流：典型值为0.5mA。

设计和布局建议：

·    输入电容：建议在VIN引脚附近放置1.0μF至4.7μF的陶瓷电容。

·    输出电容：建议在VO引脚附近放置至少20μF的陶瓷电容。

·    VOSNS引脚：应连接到输出电容的正极端，以实现远程检测。

·    热设计：由于TSC51200是线性稳压器，需要考虑散热设计，确保器件的稳定运行。

TSC51200的这些特性使其成为在需要为DDR存储器提供稳定电源的应用中的理想选择，同时其小巧的封装和宽输入电压范围也使其适用于多种电子设备。

封装的详细信息，包括尺寸、引脚配置和标识，都可以在DataSheet手册中找到，欢迎点击上方索取资料向我们索取。
