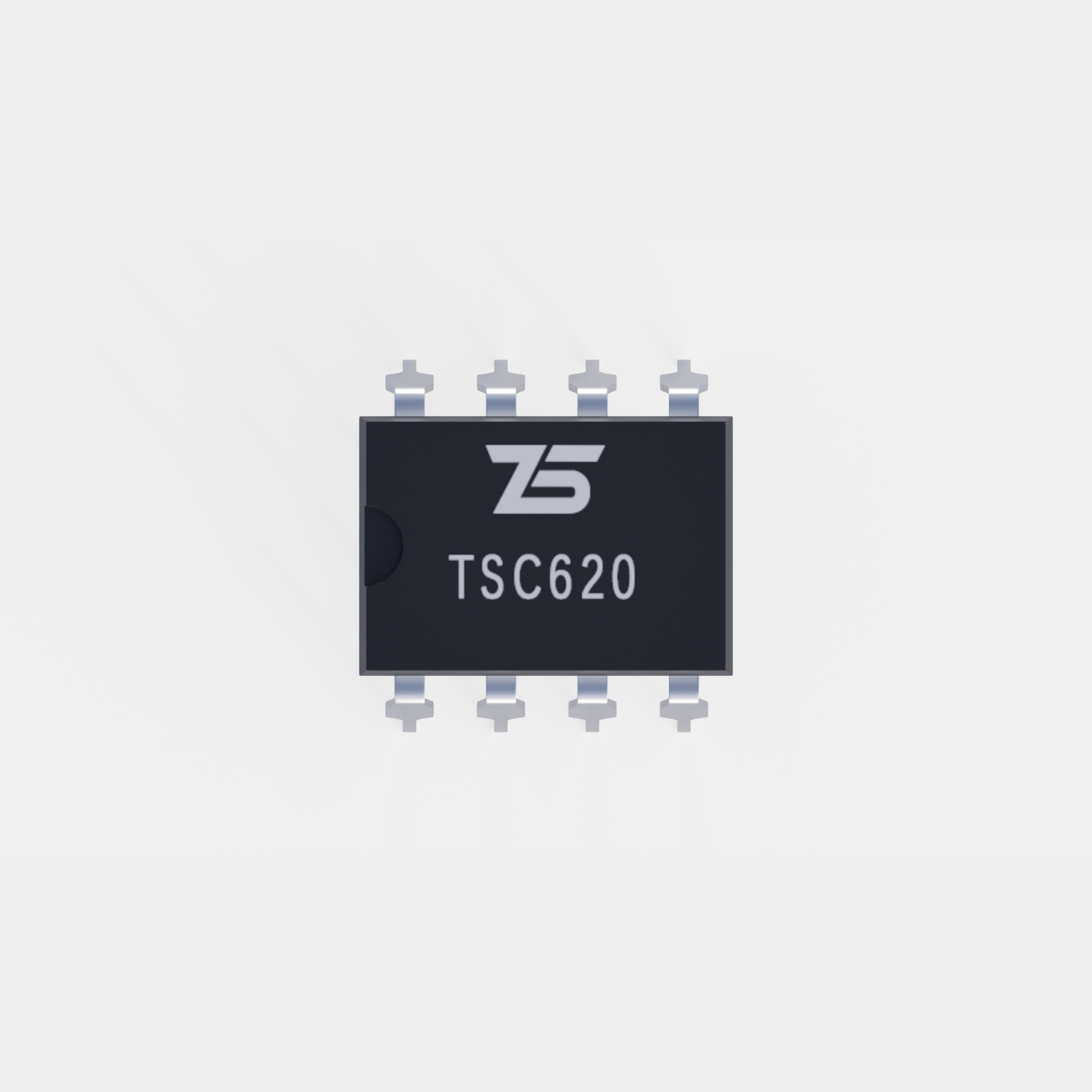

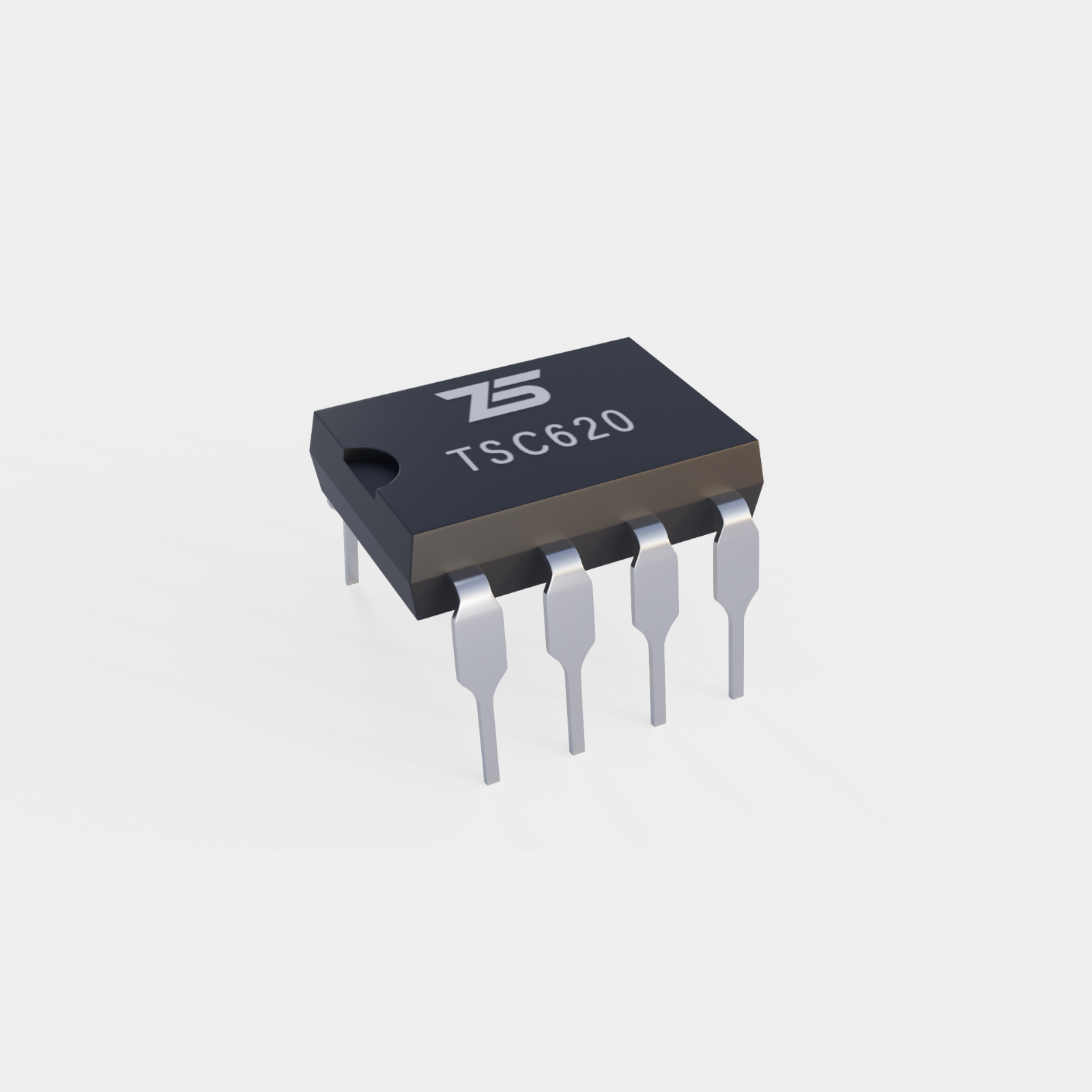

TSC620是一款由我司生产的低成本、高精度仪器放大器，广泛应用于精密仪器、工业控制电路、医疗设备等领域。
TSC620的主要特点包括：
· TSC620基于差分放大器和精密电压参考源的组合，通过调节增益调节端的电阻来实现不同的输入信号增益 。
· 采用Bipolar CMOS-DMOS（BCD）混合工艺制造，包含多个差分放大器级、输出级和反馈回路，并配备保护电路以提高安全性和稳定性 。
· 电源：TSC620能够安全承受±60 mA的输入电流数小时，长时间使用不应超过6 mA 。
· 射频干扰：所有仪器放大器都会整流小的带外信号，可能会在输出上产生小的直流电压偏移。通过在仪器放大器的输入端放置低通R-C网络来过滤高频信号 。
· 共模抑制：TSC620提供高共模抑制比(CMR)，是衡量当两个输入端等量变化时输出电压变化的指标 。
· 易于使用，通过一个外部电阻器设置增益，增益范围为1至10,000。
· 宽电源电压范围：±2.3 V至±18 V。
· 低功耗，最大电源电流仅为1.3 mA。
· 高精度，最大非线性度为40 ppm，输入失调电压为50 μV，输入失调漂移为0.6 μV/°C。
· 低噪声，1 kHz下的输入电压噪声为9 nV/√Hz，0.1 Hz至10 Hz频带内的噪声峰峰值为0.28 μV 。
· 应用：
- 适用于需要高共模抑制比和精确增益控制的应用。
- 医疗领域，如心电图(EKG)监测和无创血压监测仪，得益于其低噪声和低输入偏置电流特性。
- 工业领域，如传感器接口和精密数据采集系统，如电子秤和变送器接口 。
TSC620的这些特性使其成为在需要高精度放大和低功耗应用中的理想选择。

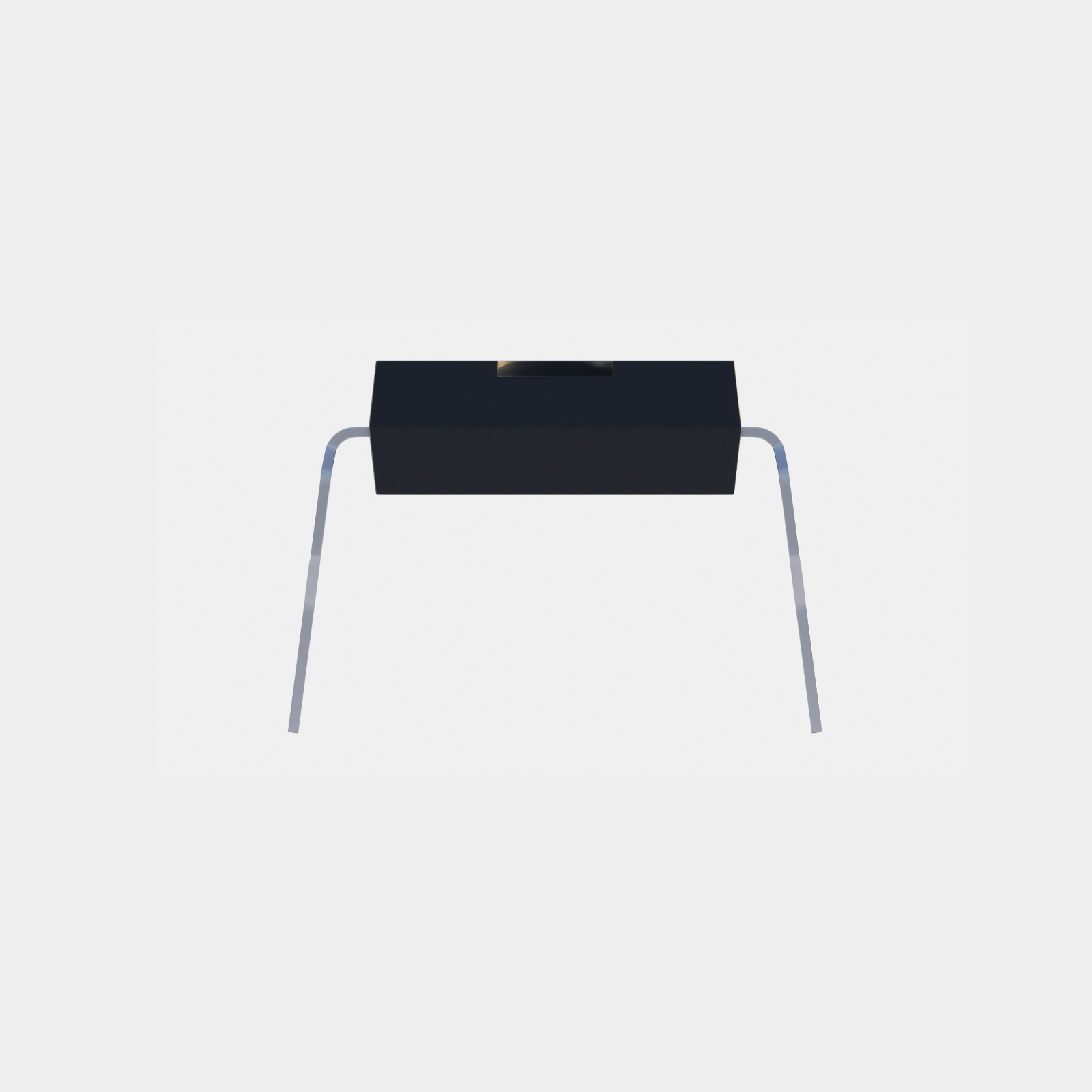

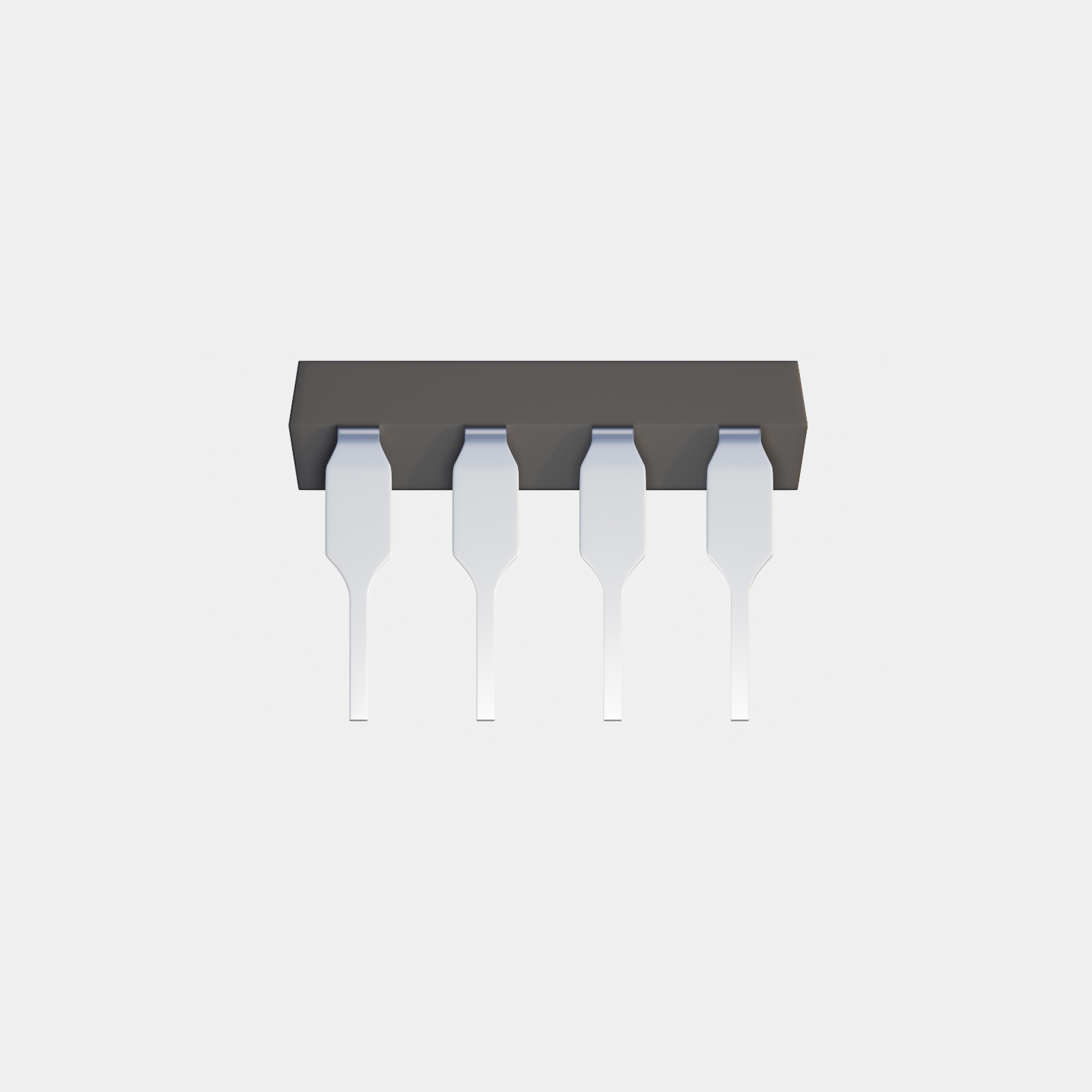

封装的详细信息，包括尺寸、引脚配置和标识，都可以在DataSheet手册中找到，欢迎点击上方索取资料向我们索取。
