TSC74401是一款由我司生产的低压降（LDO）线性稳压器，具有以下特性和应用：
TSC74401的主要特点包括：
· 输入电压范围：1.1V至5.5V 。
· 输出电压范围：0.8V至3.6V，可调 。
· 最大输出电流：3A 。
· 超低压降：在3.0A输出时，压降典型值为115mV 。
· 高精度：在整个负载、线路、温度和过程中提供1%的精度 。
· 软启动功能：通过外部电容器设置斜坡时间，实现线性启动 。
· 使能输入和电源良好输出：允许使用外部稳压器轻松排序 。
· 出色的瞬态响应：提供快速的瞬态响应 。

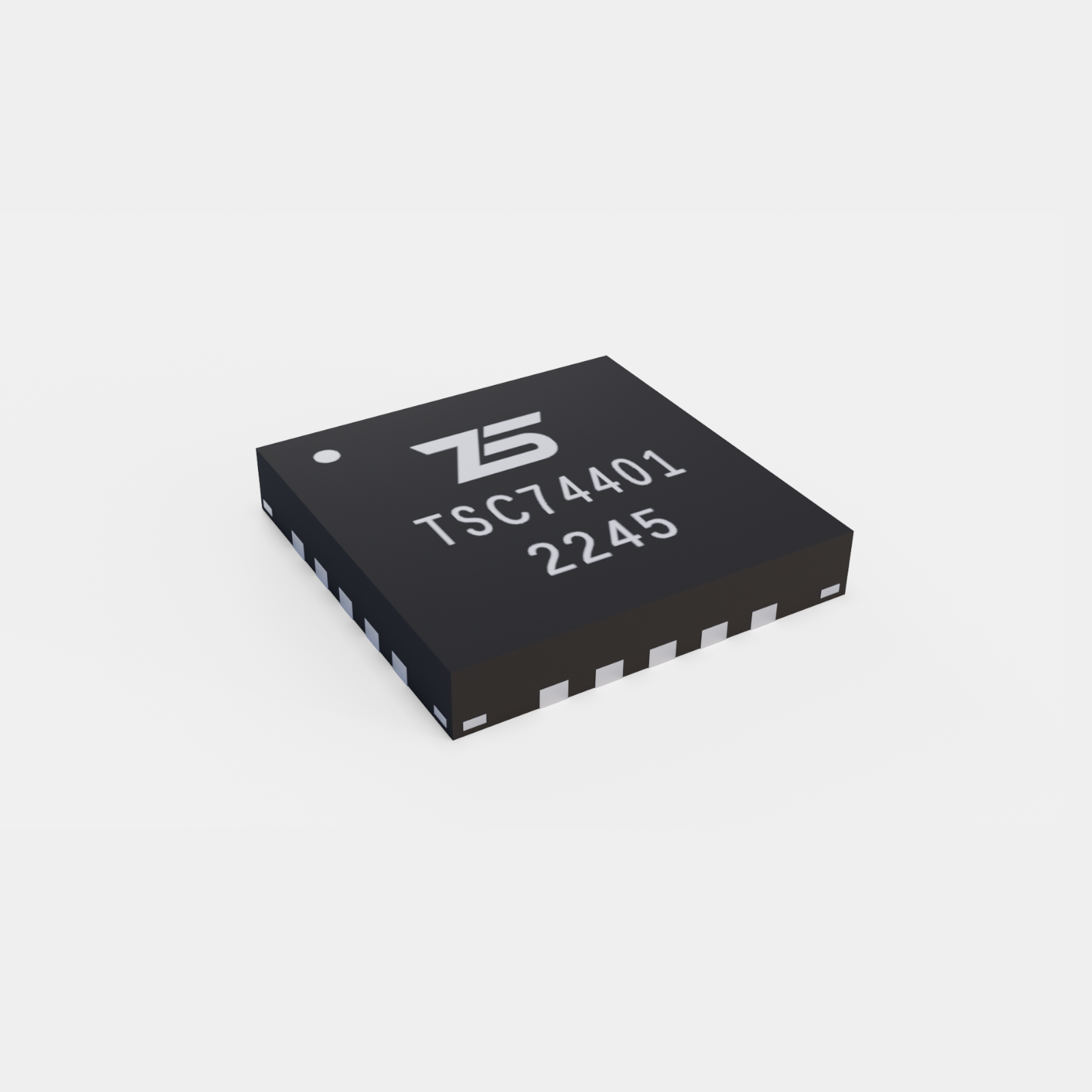

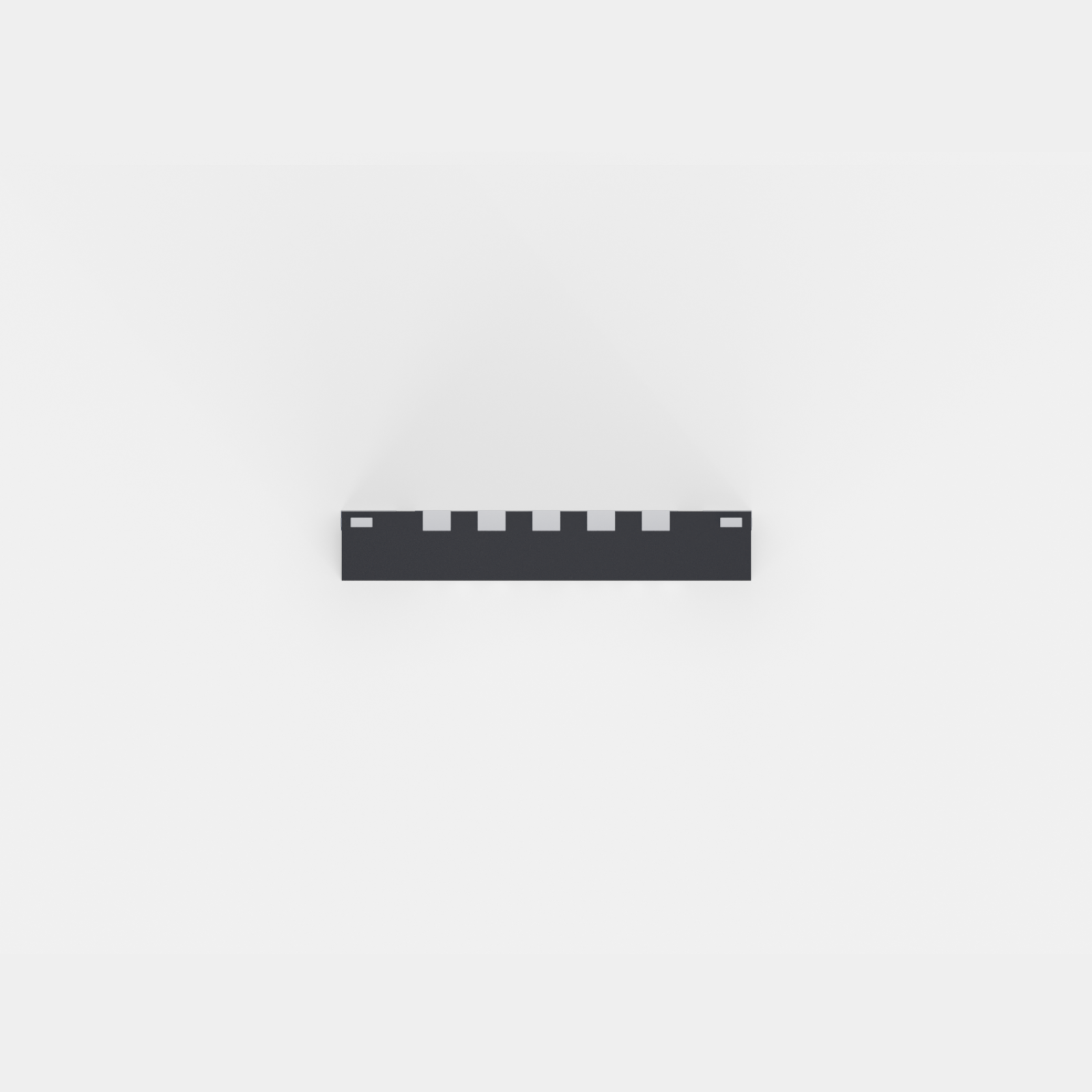

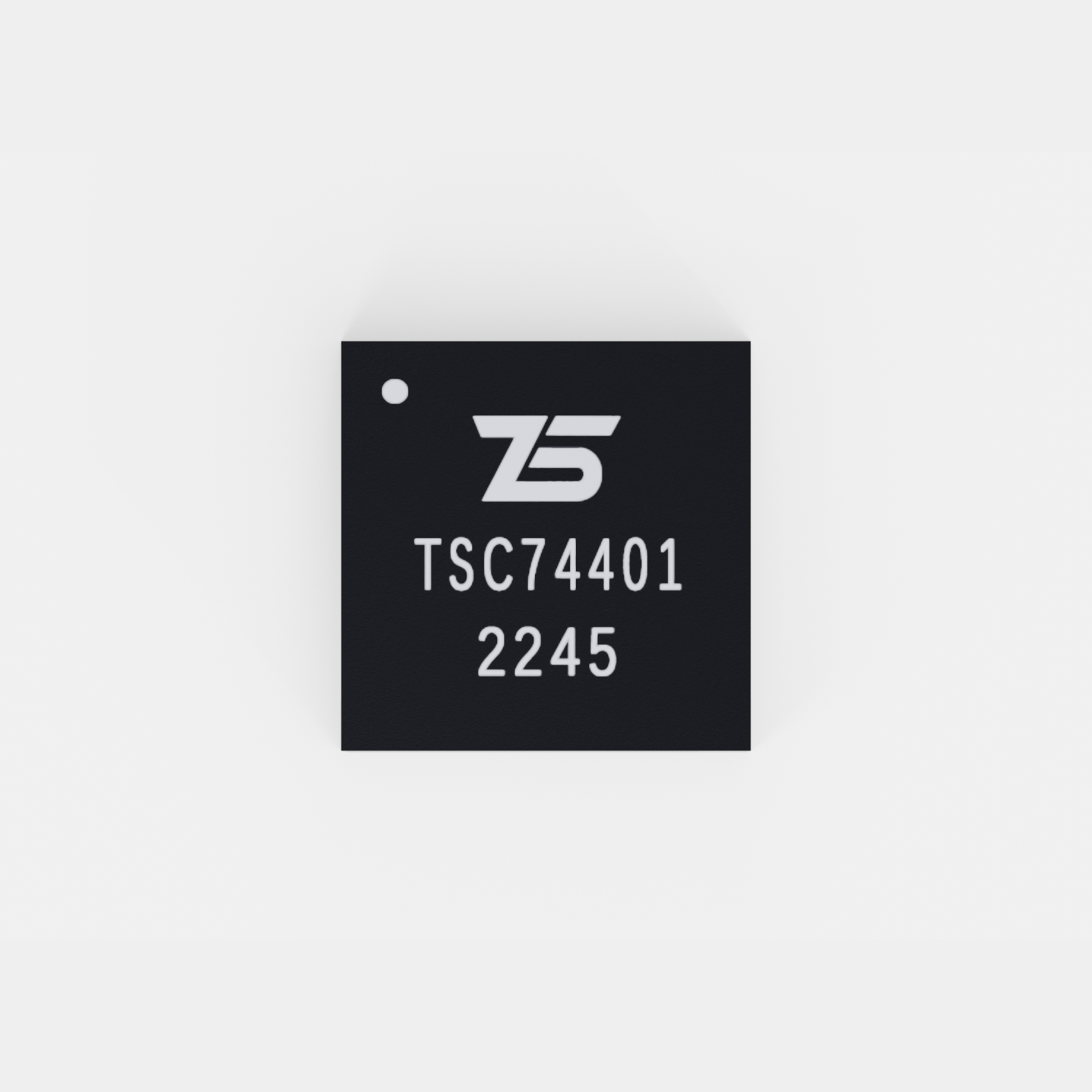

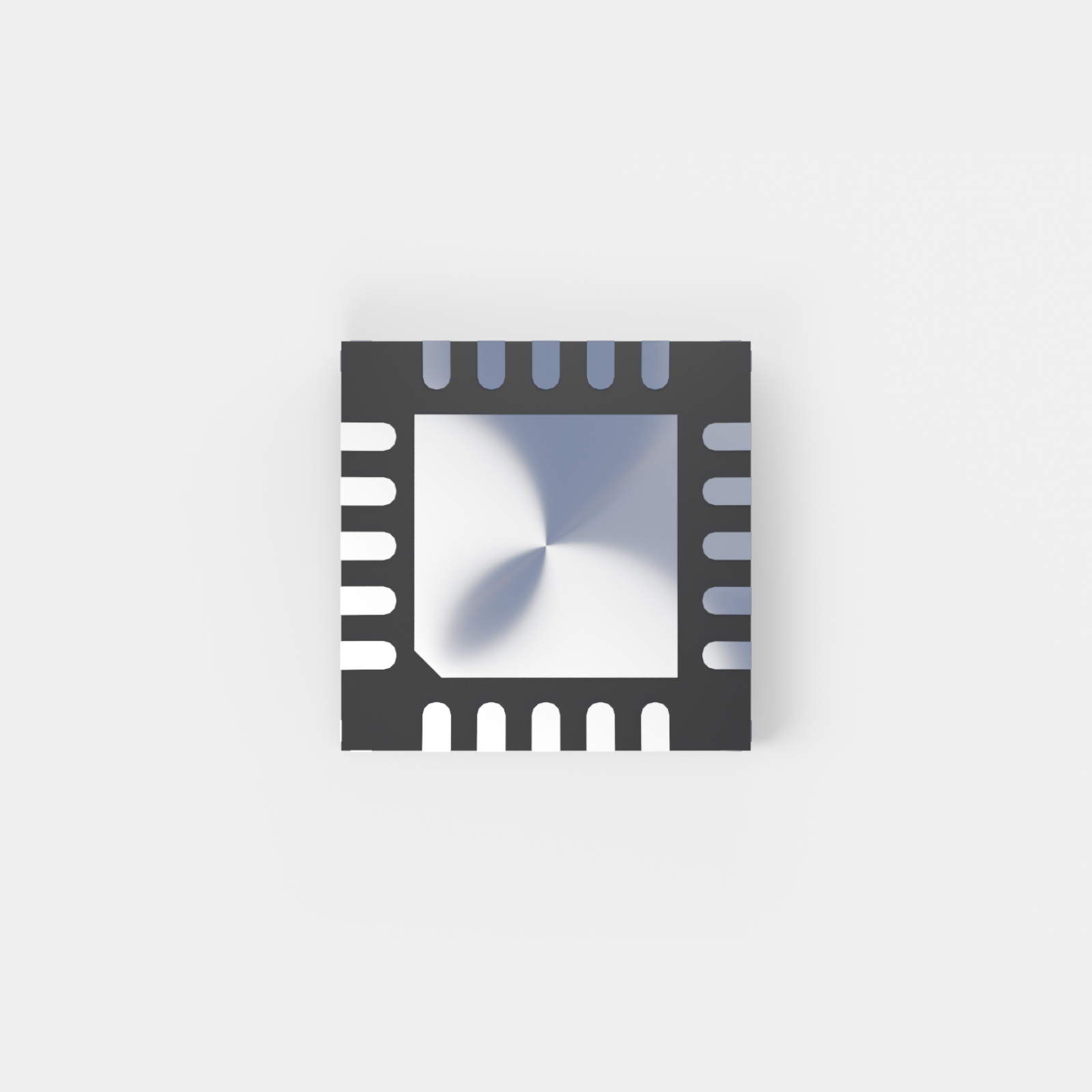

· 封装类型：提供5mm × 5mm × 0.85mm QFN20、3.5mm × 3.5mm × 0.75mm QFN20S封装 。
应用领域：
· FPGA应用：为现场可编程门阵列提供稳定的电源 。
· DSP核心和I/O电压：用于数字信号处理器 。
· 后调节应用：作为电源转换后的后级调节 。
· 具有特殊启动时间或排序要求的应用：如某些处理器和专用集成电路 (ASIC) 。
电气特性：
· 电源纹波抑制比（PSRR）：在100 kHz时为50 dB 。
· 输出噪声：13 μVrms 。
· 静态电流：典型值为3 mA 。
· 热阻：θJA为27 °C/W 。
设计和应用指南：
· 输入电容：推荐在输入端使用至少1 μF的电容以确保稳定性 。
· 输出电容：虽然不是必须的，但推荐在输出端使用电容以优化瞬态响应和噪声性能 。
· 布局和布线：建议将输入和输出电容尽可能靠近芯片引脚放置，以减少寄生电感和电阻的影响 。
典型应用电路：
· 设置TSC74401：通过外部电阻分压器网络设置输出电压 。
· 软启动延迟：使用RC电路在使能输入端实现软启动延迟 。
TSC74401的这些特性使其成为在需要高精度、低噪声和高稳定性电源管理解决方案中的理想选择。
封装的详细信息，包括尺寸、引脚配置和标识，都可以在DataSheet手册中找到，欢迎点击上方索取资料向我们索取。
